RTX 5090 с четырьмя 8-Pin-Steckern: моддер распределил 600 Вт через классические разъемы PCIe
Разъем 12V-2×6 на видеокартах GeForce RTX 5090 остается главной целью для энтузиастов, занимающихся модификацией железа. Последний проект оказался радикальным: вместо добавления датчиков или улучшения кабелей, моддер полностью обошел 16-контактный разъем, распределив питание через четыре классических разъема PCIe 8-Pin. Цель модификации — не увеличение производительности, а снижение плотности тока на каждом отдельном контакте.
Больше контактов вместо доверия к одному разъему
В штатном режиме GeForce RTX 5090 может потреблять до 575 Вт. С учетом модифицированных BIOS и плат от партнеров это значение может быть еще выше. При таких токах через разъем 12V-2×6 проходят огромные значения, и основной проблемой становится не общая мощность, а неравномерное распределение тока. Если один контакт имеет повышенное переходное сопротивление, он начинает нагреваться сильнее остальных, что может вызвать локальную термическую цепную реакцию.

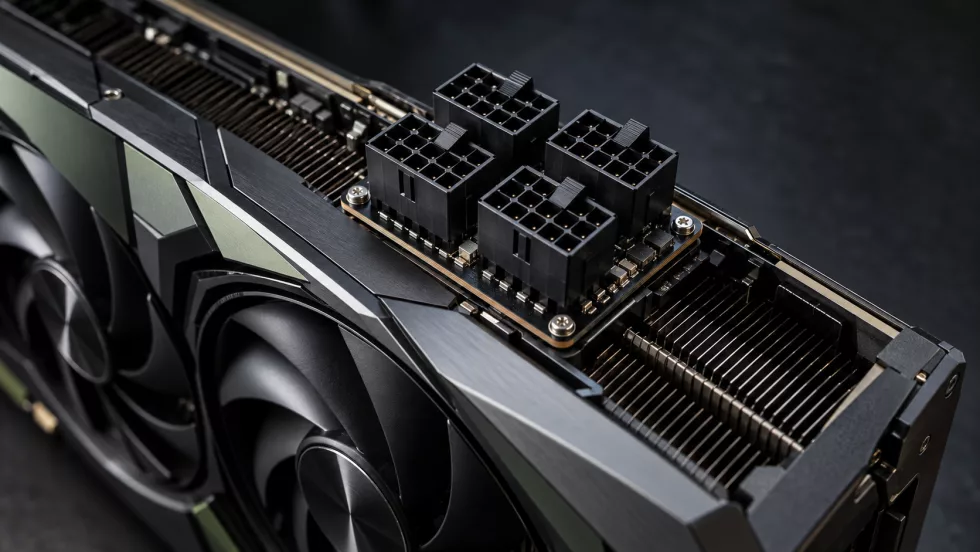

Моддер под ником DallasGrave решил эту проблему, установив четыре разъема PCIe 8-Pin. Согласно спецификациям PCI-SIG, каждый такой разъем рассчитан на 150 Вт, что в сумме дает номинальные 600 Вт. Однако ключевым фактором здесь является именно распределение: вместо нагрузки на один компактный разъем с шестью линиями 12 В, ток распределяется по гораздо большему количеству физических контактов и кабелей через специальную разводную плату.
Конструкция включает в себя промежуточную плату, которая объединяет входы 8-Pin и подает питание на цепи питания видеокарты. Также была реализована передача сигналов управления (sense-сигналы), чтобы GPU корректно распознавал доступный лимит мощности. По словам автора, конструкция выдерживала нагрузку свыше 600 Вт, а при определенных модификациях — около 800 Вт. Важно понимать, что это не делает классические разъемы официально сертифицированными для 200 Вт каждый; такие тесты лишь демонстрируют запас прочности в экстремальных условиях.
Технический компромисс
Этот проект — не первый подобный опыт. Ранее энтузиасты уже пробовали использовать два разъема 8-Pin через переходники или заменять штатное питание на три разъема для экстремального разгона. Использование четырех разъемов выглядит как шаг назад в плане удобства: они громоздкие и не вписываются в современные компактные корпуса, в то время как современные БП всё больше ориентируются на стандарт 12V-2×6. Однако с технической точки зрения модификация наглядно иллюстрирует проблему: безопасность высокопроизводительной графики зависит не от цифр на блоке питания, а от того, насколько эффективно сотни ватт доставляются от БП до преобразователей напряжения.
